弧光燈光源

主頁 > 產品中心 > 光源 > 弧光燈光源

研究級氙燈光源XLH500-1600W

名稱：研究級氙燈光源XLH500-1600W

型號： XLH系列

品牌：努美科技/Sciencetech

詳細信息

特征

? 垂直或水平燈泡和外殼操作

? 氙氣弧光燈功率從500W到1600W

? 多種尺寸，材料和涂層的多個準直或聚焦輸出光學器件

? 人性化設計

? **可用配件

? 標準安全聯鎖

應用領域

? 涂料耐久性測試

? 光生物學

? 光化學

? 光譜學

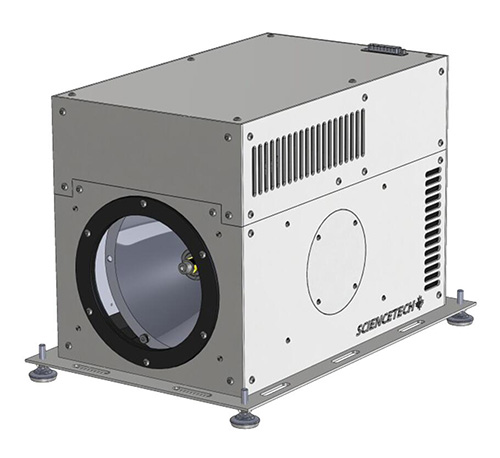

圖像：XLH-S-500X準直光束燈燈箱

1、概述

Sciencetech為研究應用提供了多種弧光燈源。短弧燈是高壓放電燈。這些燈因其高輻射和高亮度而特別適合于光學應用。放電電弧在兩個電極之間自由燃燒產生光。電弧的長度取決于兩個電極之間的距離，通常只有幾毫米。這使得弧光燈成為理想的點光源。這本小冊子重點介紹了Sciencetech的氙弧燈光源，燈殼內充滿高壓氙氣，可提供廣泛的照明波長。

您可以從第4頁的便捷包裝中選擇一種（包括光學器件，外殼，燈泡和電源以及所有互連），也可以從我們的模塊化組件中構建自己的組件，從而**滿足您的要求。

這些燈罩設計為可在垂直或水平模式下運行，并隨附有用于兩個方向的基板。在下面的配置部分中，根據反射器類型（準直輸出為球形，聚焦光束為橢圓形）和所需的弧光燈選擇外殼，并添加兼容的電源和燈。**后，添加適合您的應用的光學器件。有關一些預配置的軟件包，請參見手冊。

2、配置-燈箱

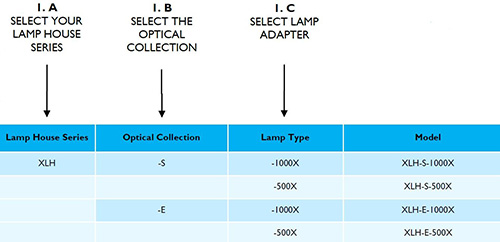

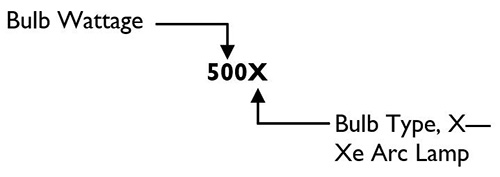

選擇信息

-S球面反射鏡和透鏡集合-Sciencetech小系列太陽模擬器的標準配置！

-E橢圓形反射鏡系列，F(xiàn) / 4.5，設計簡單，可與Sciencetech的光纖太陽模擬器一起使用！

LH-E-500X聚焦光束燈外殼

2、配置-輸出光學

Sciencetech的準直（COL）和成像（IO）光學組件系列提供多種光學耦合選項。

下表提供了有關鏡頭組件配置和所用鏡頭材料的信息。 COL光學元件安裝在75毫米長的鏡筒中。根據選擇的配置，IO光學器件可能會插入長度大于或小于75mm的透鏡套管中。

COL—Collimating Line of Optical Assemblies
Optic Family	Model	Aperture Ratio (F/#)	Standard Material	Spectral Range	Description
COL	-A	1.5	Fused Silica	230-2500nm	Single planoconvex spherical lens.
	-B	1	Fused Silica	230-2500nm	Two lens system (minimizes spherical aberration).
	-C	0.6	BK7	360-2500nm	Aspheric system for maximum throughput and minimal spherical aberration with a 1 lens system.
	-D	0.7	Fused Silica	230-2500nm	Three lens system, best compensation of spherical aberration. Recommended for high quality collimation.
IO—Imaging Optics Line of Optical Assemblies
Optic Family	Model	Aperture Ratio (F/#)	Standard Material	Spectral Range	Description
IO	-A	Varies	Fused Silica	230-2500nm	Single planoconvex spherical lens.
	-B	Varies	Fused Silica	230-2500nm	Two lens system (minimizes spherical aberration).
	-C	Varies	BK7	360-2500nm	Aspheric system for maximum throughput and minimal spherical aberration with a 1 lens system.
	-D	Varies	Fused Silica	230-2500nm	Three lens system optimized for best compensation of spherical aberration. Recommended for very high quality imaging.

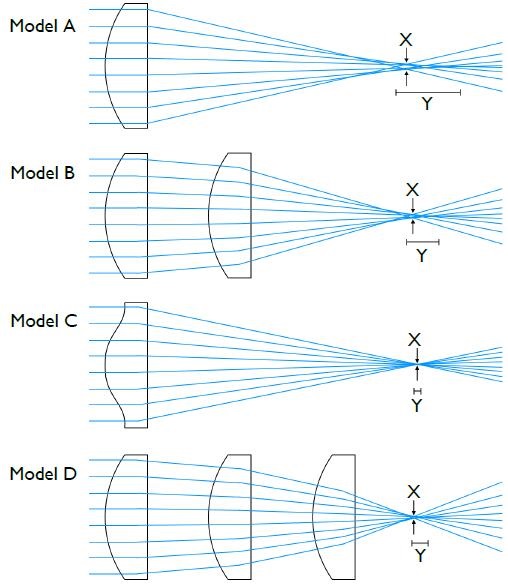

A型-單平凸球面透鏡：**簡單，成本**低的選擇，但聚焦時光斑尺寸**，而準直時光斑質量**差。

B型-兩透鏡系統：一種中間選件，聚焦后的光斑尺寸小于A型，并且準直時的準直度更高。

C型-單非球面透鏡：校正球面像差的**選擇，Y聚焦時**小光斑尺寸（X），準直時具有**質量準直。僅適用于BK7或類似玻璃。

D型-三透鏡系統：一種高質量的選件，與Model A或Model B相比，聚焦時的光斑尺寸更小，或者在準直時具有更高的質量準直。它的材料范圍也比Model C多。

X =**小模糊圓（斑點大?。?/p>

Y =縱向球差

2、配置-輸出光學

在確定適合您的應用的準直光學器件或準直和成像光學器件之后，請使用下表在每個領域中為您的應用選擇**的折射光學器件。

此外，在需要反射光學元件的應用中，準直鏡選件有**和鋁保護膜可供選擇（請參閱第5頁）。

如果您在下表中找不到適合您的應用的光學元件，請與我們聯系！可根據要求提供許多其他選項。

2、配置-輸出光學-準直

從以下選項中為您的應用選擇準直光學鏡的透鏡配置，直徑和材料。以下是示例訂單：COL-A-1-FS

此示例訂單包含具有單個平凸透鏡配置，直徑25.4 mm且由熔融石英制成的準直光學器件。

Example: COL		A		I		FS
Model Number		Lens Configuration		Diameter2		Material Options3
Code	Description	Code	Description	Code	Description	Code	Description
COL	Collimating Optics	A	Single lens	1	25.4mm diameter optics	-UV	UV Fused Silica
		B	Two lens system	2	50.8mm diameter optics	-FS	Fused Silica
		C	Aspheric lens system1	3	76.2 mm diameter optics	-G	BK7 Glass or Equivalent
		D	Three lens system			-CF	Calcium Fluoride Glass

2、配置-輸出光學-成像

從以下選項中選擇適合您應用的成像光學元件的孔徑比，透鏡配置，直徑和材料。以下是示例命令：IO-3.5-D-1-FS

該示例訂單包含具有F / 3.5的成像光學元件，三透鏡系統透鏡配置，直徑25.4毫米并且由熔融石英制成。

Example: IO		3.5		D		I		FS
Model Number		F/# - Aperture Ratio		Lens Configuration		Diameter		Material Options
Code	Description	Code	Description	Code	Description	Code	Description	Code	Description
IO	Imaging Optics	#.#	F/# of the optical system	A	Single lens	1	25.4mm diameter optics	-UV	UV Fused Silica⁴
				B	Two lens system	2	50.8mm diameter optics	-FS	Fused Silica⁴
				C	Aspheric lens system1		76.2 mm diameter optics	-G	BK7 Glass or Equivalent⁴
				D	Three lens system			-CF	Calcium Fluoride Glass⁴

1.僅適用于BK7或類似玻璃。

2.確保如果引用了多組光學器件，則所有光學器件都是兼容的，例如，確保所有光學器件的直徑相同。

3.添加可選項目將在銷售訂單上顯示為自定義訂單項。

4.可選配厚度優化為550nm的MgF2單層抗反射涂層。

直徑為1英寸的COL光學組件

直徑2英寸的COL光學組件

2、配置－輸出光學－材料選擇

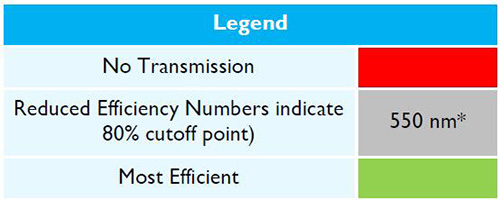

可以選擇不同的材料在不同的波長范圍內傳輸。下表中列出了一些**常見的選項，以快速參考每種材料的**有用范圍。

如果您在下表中找不到適合您的應用的光學元件，請與我們聯系！可根據要求提供許多其他選項。

2、配置—輸出光學—反射光學

MR6 Collimating Mirror Options
Model	Aperture Ratio (F/#)	Clear Aperture	Reflective Surface	Spectral Range	Description
MR64	4	25 mm	Protected Aluminum	400nm-20µm	25mm diameter F/4 off-axis parabolic mirror with protected aluminum coating on a kinematic adjustable mount.
MR64-G	4	25 mm	Gold	360nm—Far IR	Gold-coated 25mm diameter F/4 off-axis parabolic mirror on a kinematic adjustable mount.
MR62	2	50 mm	Protected Aluminum	400nm-20µm	50mm diameter F/2 off-axis parabolic mirror with protected aluminum coating on a kinematic adjustable mount.
MR62-G	2	50 mm	Gold	360nm—Far IR	Gold-coated 50mm diameter F/2 off-axis parabolic mirror on a kinematic adjustable mount.

Sciencetech的MR6準直鏡系列產品是安裝在外殼中的離軸拋物面鏡，該附件可以通過OAP安裝附件連接到任何LH系列燈外殼。 MR6外殼包括一個三點可調式運動學安裝座，該安裝座上帶有細間距的螺釘，以優化輸出光學器件與弧光燈的對準。

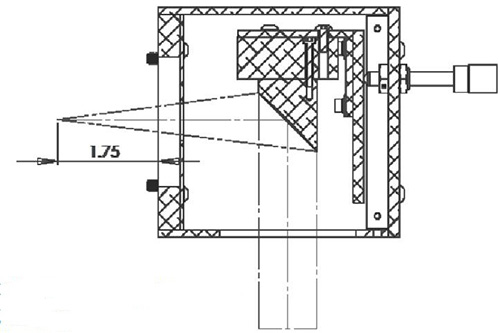

燈箱中的MR64準直鏡

3、燈的選擇

氙弧燈需要作為單獨的訂單項包含在您的訂單中。以下信息應用于幫助為您的燈罩配置和應用選擇合適的弧光燈。

Lamp Housing	Compatible Bulb Model	Bulb Wattage	Spectral Range	Ozone Producing
-500X	XE500	500W	250-2500 nm	NO
-1000X	XE1000 or XE1600	1000W / 1600W	250-2500 nm	NO

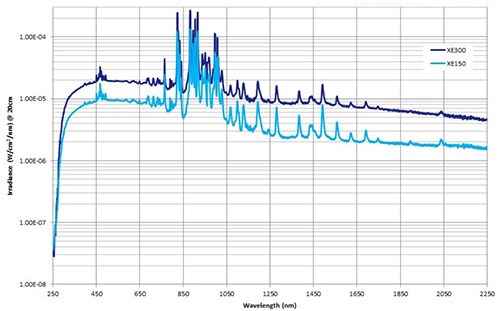

氙燈光譜

4、電源

Sciencetech的611系列電源是與Sciencetech的XLH系列燈箱配合使用的兼容電源。訂購時，請確保您的電源型號與系統的弧光燈功率匹配。

Bulb Type	Power Supply Model
XE1600	611-1.6k
XE1000	611-1k
XE500	611-500

Sciencetech 611隨附的標準功能

–系列電源：

? 觸摸屏界面

? 快門和曝光控制（如果提供了電子快門*）

? 單一連接，用于燈泡電源，冷卻和通信

? 燈泡啟動和計時器日志

? 風扇散熱安全聯鎖

? RS232計算機控制軟件GUI

*高速百葉窗需要單獨的控制器

可選升級：

? 溫度監控器

? 光學反饋

? 遠程燈狀態監控

? 自動燈啟動

5、附件

Sciencetech為您的光源外殼配備了許多附件，例如與Sciencetech的各種光譜濾光片配合使用的濾光盒或朝下的支架。

下表列出了與LH系列外殼兼容的Sciencetech附件，因此您可以根據自己的應用量身定制Sciencetech系統。

	Model	SKU	Description
Filter Boxes	FH2-1	100-8010	One position filter box for 2” (50 mm) filters—uncooled
	FH1-1	100-8011	One position filter box for 1” (25 mm) filters—uncooled
	FH3-1	100-8012	One position filter box for 3” (75 mm) filters—uncooled
	FH1-2	100-8013	Two position filter box for 1” (25 mm) filters—uncooled
	FH3-2	100-8014	Two position filter box for 3” (75 mm) filters—uncooled
Variable Focus Assemblies	VF2	100-8046	Variable focus optical assembly, 2” diameter BK7 optics
Variable Focus Assemblies	VF2-UV	100-8047	Variable focus optical assembly, 2” diameter fused silica optics
Beam Turners	CTBT-2	160-9005	Beam turning assembly for LH series light sources
Stands	LH-DFS	100-8015	Downward facing stand for LH series light sources
Fiber Couplings	FBC-1	100-8028	Fiber bundle coupler, non SMA, 1”
	FBC-2	100-8029	Fiber bundle coupler, non SMA, 2”
	FBC-SMA-2	100-8030	SMA fiber coupler, 2” flange
	FBC-SMA-1	100-8031	SMA fiber coupler, 1” flange
Shutters	MS-2	160-8040	Manual Shutter for 2” Output Optics
Shutters	SH-HS	165-8033	High speed shutter for LH series light sources and SF/SLB solar simulators

6、訂購信息

Model	SKU	Description
XLH-S-500X	102-9001	Collimated beam lamp housing for 500W xenon arc lamps.
XLH-S-1000X	102-9002	Collimated beam lamp housing for 1000W or 1600W xenon arc lamps.
XLH-E-500X	102-9003	Focused beam lamp housing for 500W xenon arc lamps.
XLH-E-1000X	102-9004	Focused beam lamp housing for 1000W or 1600W xenon arc lamps.
